Volkswagen 1-DIN Kit 3 Diverse modellen Volkswagen – Seat – Skoda

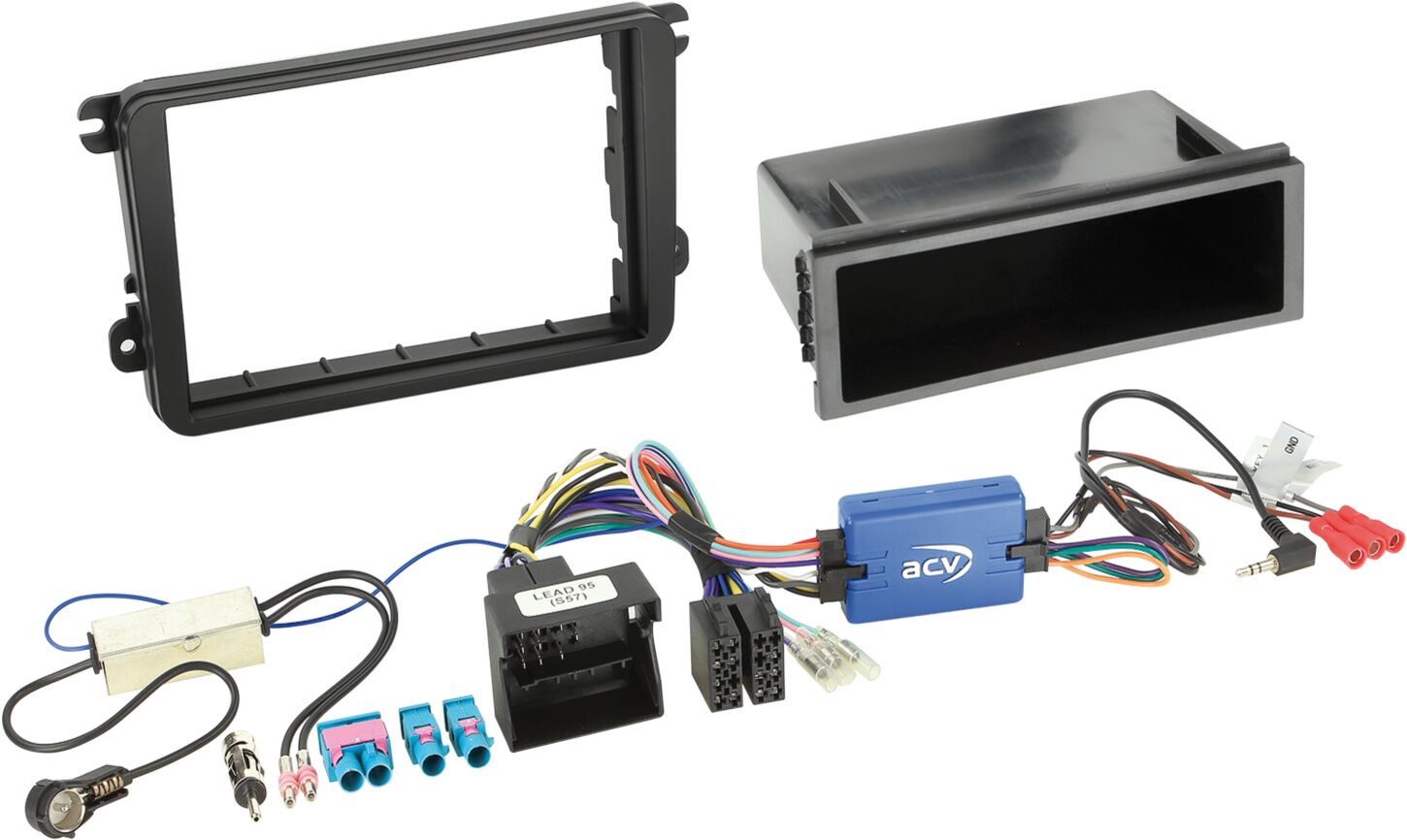

Radiopaneel 2-DIN met compartiment en radio-aansluit set stuurwielbediening Seat / Skoda / VW Veel autofabrikanten installeren hun eigen voertuig specifieke radio’s die visueel zijn aangepast aan de middenconsole.<br>Installatiekits bevatten alle componenten voor het vervangen van een OEM-apparaat.<br>Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de bediening van de retrofit-inrichting en het herstellen van voertuigfuncties bij de levering inbegrepen.<br>Let op de installatie-aanbevelingen voor de afzonderlijke componenten.<br>Radioverbindingssets op afstand aan het stuurwiel bieden alle benodigde analoge signalen voor de werking van een after-market-radio.<br>Er worden geen voertuigfuncties of -instellingen ondersteund.<br>Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.<br>Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van de retrofit-inrichting kunnen afzonderlijke bedieningsfuncties worden weggelaten of vervangen door andere functies.<br>Vergelijk de stekkers van de afgebeelde adapter met die in uw voertuig en zorg ervoor dat ze visueel en technisch passen.<br>Controleer ook of een van de gespecificeerde originele fabrieksradio’s in uw voertuig is geïnstalleerd.<br>Controleer voor de eindmontage de functies van het voertuig, de voertuiginstellingen en de afstandsbediening op het stuurwiel op werking.<br>Opmerkingen:<br>CAN-bus<br>Aansluiting: 40-polig Quadlock VW > ISO<br>Aansluiting: OEM stuurafstandsbediening > 3,5 mm jack / losse kabel<br>Aansluiting: OEM-antenne Fakra(m)(Set) > DIN(m) / ISO(m)<br>Radioafdekking met 2-DIN-inbouwuitsparing<br>2-DIN-installatiekit:<br>2-DIN radioframe ISO universeel/113 mm x 183 mm > Artikel: 381320-00<br>Voertuigen zonder OEM-geluidssysteem<br>Voertuigen Seat Leon / Toledo:<br>met Golf V/IV Style OEM-apparaat met CD-sleuf in het apparaat<br>zonder OEM-apparaat met CD-sleuf in het apparaat paneel<br>Skoda-voertuigen:<br>Skoda OEM radioframe vereist*/**/***/****<br>Skoda-voertuigen:<br>met Bolero / Stream OEM-apparaat<br>met Amundson / Columbus OEM-navigatie<br>zonder Technisat OEM-apparaat<br>Voertuigen VW:<br>Voertuigen met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-apparaat<br>Voertuigen met RNS315 / RNS510 OEM-navigatie<br>Voertuigen zonder RCD320 OEM-apparaat met ISO-connectoren<br>Indien nodig afstelwerkzaamheden aan het paneel met behulp van werkplaatsapparatuur<br>Dipswitch-instellingen voor de fabrikant van het retrofit-apparaat (zie BDA)<br>Geschikt voor de volgende voertuigen:<br>Seat<br>Seat Alhambra (7N) 10/2010 – 04/2015<br>Seat Leon (1P) 04/2009 – 11/2012<br>Seat Toledo (NH) 03/2013 – 05/2015<br>Skoda<br>Skoda Fabia (5J) 03/2007 – 04/2010<br>Skoda Fabia (5J) 06/2010 – 06/2014<br>Skoda Octavia (1Z) 06/2004 – 05/2009*<br>Skoda Octavia (1Z) 01/2009 – 03/2013**<br>Skoda Rapid (NH) 10/2012 – 04/2015***<br>Skoda Roomster (5J) 09/2006 – 04/2010<br>Skoda Roomster (5J) 06/2010 – 02/2015<br>Skoda Praktik (5J) 09/2006 – 04/2010<br>Skoda Praktik (5J) 06/2010 – 02/2015<br>Skoda Superb (3T) 07/2008 – 05/2013****<br>Skoda Superb (3T) 06/2013 – 05/2015****<br>Skoda Yeti (5L) 08/2009 – 10/2013*****<br>VW<br>VW Amarok (2H) 07/2010 – 08/2016<br>VW Beetle (16) 11/2011 – 06/2016<br>VW Caddy III (2K) 10/2003 – 08/2010<br>VW Caddy III (2K) 09/2010 – 04/2015<br>VW CC (3C/35) 06/2008 – 11/2011<br>VW CC (3C/35) 02/2012 – 08/2016<br>VW EOS (1F) 05/2006 – 10/2010<br>VW EOS (1F) 10/2010 – 04/2015<br>VW Golf V (1K) 11/2003 – 09/2008<br>VW Golf V (1KM) 06/2007 – 10/2009<br>VW Golf V Plus (1KP) 01/2005 – 02/2009<br>VW Golf VI (1K) 11/2008 – 09/2012<br>VW Golf VI (1KM) 11/2009 – 04/2013<br>VW Golf VI Plus (1KP) 03/2009 – 01/2014<br>VW Jetta V (1KM) 09/2005 – 10/2010<br>VW Jetta IV (162) 01/2011 – 08/2014<br>VW Passat B6 (3C2) 11/2005 – 07/2010<br>VW Passat B6 (3C5) 08/2005 – 07/2010<br>VW Passat B7 (3C/362) 11/2010 – 10/2014<br>VW Polo V (6R) 06/2009 – 01/2014<br>VW Scirocco III (13) 08/2008 – 04/2014<br>VW Sharan II (7N) 08/2010 – 04/2015<br>VW Tiguan I (5N) 10/2007 – 02/2011<br>VW Tiguan I (5N) 06/2011 – 04/2016<br>VW Touran I (1T) 01/2003 – 09/2006<br>VW Touran I (1T) 11/2006- 04/2010<br>VW Touran I (1T) 08/2010 – 04/2015<br>Kleur: zwart<br>De volgende signalen worden gegeven:<br>Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibele functies hebben.<br>rood: +12V ontstekingsklem 15<br>oranje: +12V verlichting klem 58<br>paars/wit: +12V achteruitrijsignaal<br>roze: snelheidssignaal<br>groen: massa GND handremsignaal<br>Belastbaarheid uitgangen: 250 mA max.<br>Stroombehoefte groter dan 250 mA:<br>1 relais spoelweerstand 75 ohm min.<br>2 Ralais-spoelweerstand 150 Ohm min.<br>Afstandsbediening op het stuur<br>*Voertuigen met Amundsen / Columbus / Nexus OEM-navigatie<br>**Voertuigen met Bolero / Swing OEM-apparaat > Skoda OEM navigatiehoes Artikelnummer: afhankelijk van de uitrusting<br>***Skoda OEM-afdekking > Skoda-artikelnummer: 5JA858 415 9B9<br>****Voertuigen met OEM-navigatie van Amundsen / Columbus<br>****Voertuigen met Bolero / Swing OEM-apparaat > Skoda OEM navigatiekap artikelnummer: 3TO8580691QB<br>*****Skoda OEM-afdekking > Skoda-artikelnummer: 5L0858069L1 QB<br>Leveringsomvang:<br>2-DIN radiokap Seat/Skoda/VW zwart > Artikel: 281320-15<br>Opbergvak voor 2-DIN radioframe/1-DIN radioframe > Artikel: 271000-05<br>LFB Seat/Skoda/VW Multilead antenne Fakra(m)(Set)>DIN/ISO > Artikel: 42xvw002-2<br>Algemene installatie-instructies:<br>Inspectie:<br>1: Controle van alle bedieningsfuncties en voertuig instelfuncties van het OEM-apparaat<br>2: Demonteer het OEM-apparaat zonder enige spanning<br>3: Controleer alle interface-aansluitingen op juistheid en continuïteit zonder spanning<br>Aansluiting en aansluitvolgorde:<br>1: Voer instellingen en hardware configuratie van de interface uit zonder spanning<br>2: Controleer de configuratie van de radioverbindingskabel<br>3: Sluit de draadloze verbindingskabel aan volgens de bedieningshandleiding van het achteraf inbouwapparaat<br>4: Voer alle overige aansluitingen uit volgens de bedieningshandleiding van het retrofit apparaat<br>5: Als laatste de gehele installatie aansluiten op het voertuig met de live verbinding<br>6: Softwareconfiguratie van de interface volgens de informatie in de artikeltekst en in de BDA<br>7: Configuratie van het retrofit apparaat volgens de gebruiksaanwijzing van het retrofit apparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en andere<br>8: Functionele test van de afstandsbediening op het stuur en het voertuig<br>Wijzigingen aan de hardware configuratie van de interface en de draadloze verbindingskabel:<br>1: Breng veranderingen aan zonder spanning<br>2: Aansluiting na wijziging, zie 5 t/m 8 hierboven<br>Als de interface of het voertuig niet goed functioneert:<br>1: Upgraden naar het OEM-apparaat<br>2: Bedien OEM-apparaat<br>3: Breng CAN-Bus stilte tot stand<br>4: Controle van de hardware configuratie van de interface<br>5: Aansluiting na CAN-Bus rust, zie 5 t/m 8 hierboven<br>In de informatietekst of de bedieningshandleiding aangegeven aansluitingen, aansluitwijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitverlengingen van losse kabels zijn uitsluitend bedoeld ter oriëntatie en informatie voor geschoold vak personeel.<br>Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of gebruik van alternatieve aansluitingen of aansluitverlengingen:<br>1: Aansluitingen en wijzigingen mogen uitsluitend door geschoold vak personeel worden uitgevoerd<br>2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of op garantievoorwaarden van de fabrikant die door de wijzigingen kunnen worden beïnvloed<br>3: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op werking en juistheid door meting en vergelijking met behulp van het kabeltoewijzingsplan van het voertuig<br>4: Verbindingen en wijzigingen worden op uw eigen verantwoordelijkheid aangebracht, zonder garantie op functionaliteit<br>5: Aansluitingen en wijzigingen worden op eigen risico uitgevoerd, zonder garantie op schade aan het voertuig, het retrofit apparaat of de interface<br>6: Wijzigingen aan de voor gemonteerde kabelboom kunnen de garantie van het product ongeldig maken<br><strong><br>Geschikt voor:</strong><br>Seat Alhambra 2010-2015<br>Seat Leon 2009-2012<br>Seat Toledo 2013-2015<br>Skoda Fabia 2007-2014<br>Skoda Octavia 2004-2013<br>Skoda Rapid 2012-2015<br>Skoda Roomster 2006-2015<br>Skoda Praktik 2006-2015<br>Skoda Superb 2008-2015<br>Skoda Yeti 2009-2013<br>Volkswagen Amarok 2010-2016<br>Volkswagen Beetle 2011-2016<br>Volkswagen Caddy 2003-2015<br>Volkswagen CC 2008-2016<br>Volkswagen EOS 2006-2015<br>Volkswagen Golf 5 2003-2009<br>Volkswagen Golf 6 2008-2014<br>Volkswagen Jetta 2005-2014<br>Volkswagen Passat 2005-2014<br>Volkswagen Polo 2009-2014<br>Volkswagen Scirocco 2008-2014<br>Volkswagen Sharan 2010-2015<br>Volkswagen Tiguan 2007-2016<br>Volkswagen Touran 2003-2015
