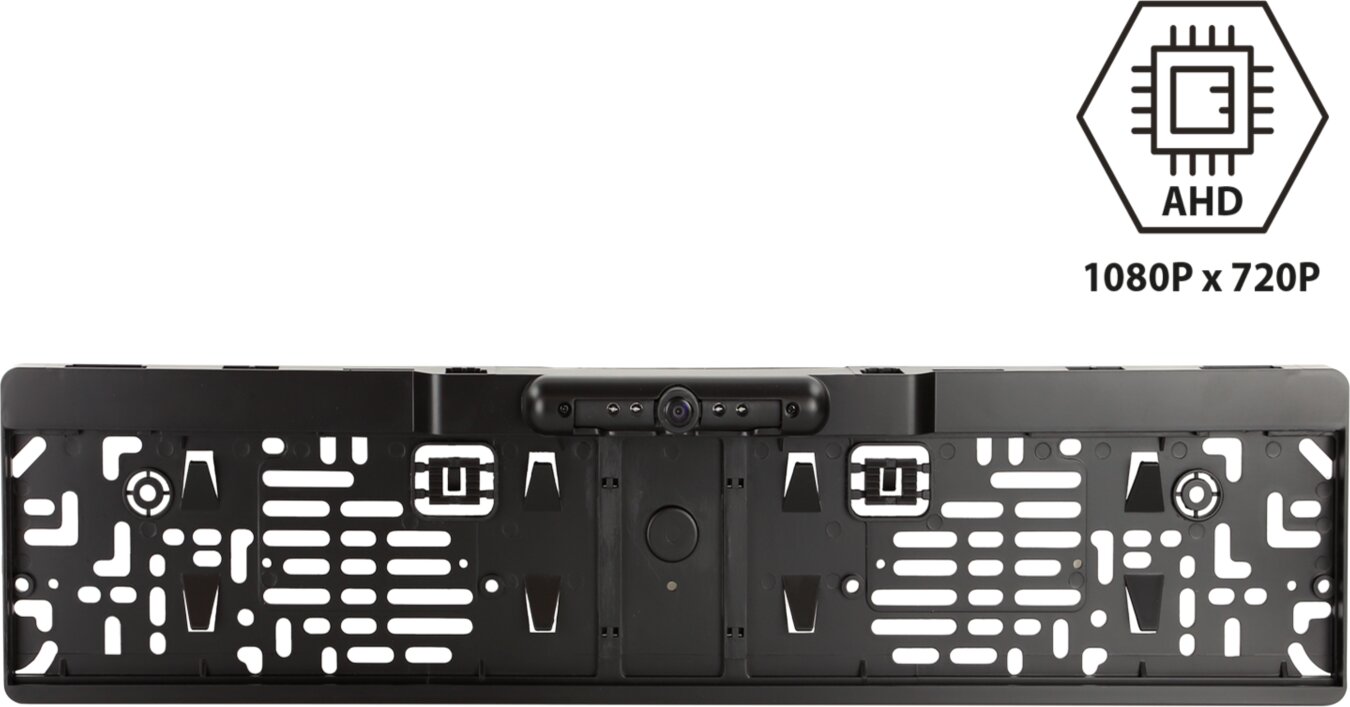

Achteruitrij camera AHD (nummerplaat) – opbouw construction

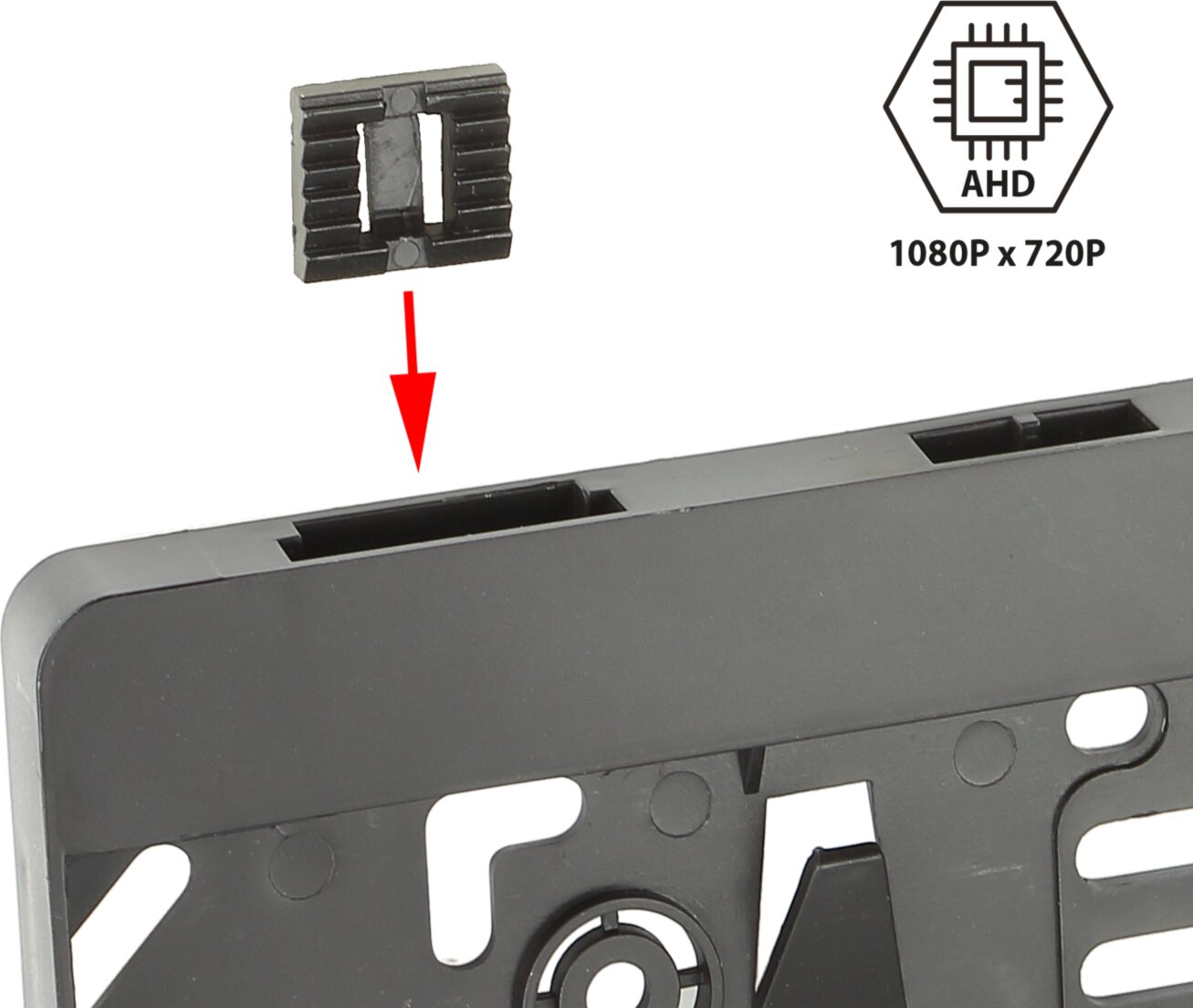

Achteruitkijkcamera AHD universeel<br> <br>Ontwerp: Kentekenplaathouder voor EU-kentekenplaten<br>Type montage: Vervanging van de OEM kentekenplaathouder<br> <br>Met oriëntatielijnen / nachtzichtfunctie / instelbare kijkhoek<br> <br>Opmerking:<br> <br>acv-camera’s zijn geschikt voor continu gebruik<br> <br>Voor installatie > Controleer de kijkhoek en de uitlijning van de camera op de installatielocatie met behulp van een testmonitor<br> <br>Voedingsspanning camera: +12V<br> <br>Aansluiting:<br>rood: +12V geschakeld belastbaar gezekerd<br>zwart: lichaamsmassa direct/GND<br> <br>Cinch(m) geel: Video<br> <br>Jumper:<br>groen: oriëntatielijnen activeren/deactiveren<br> <br>Plaatthouder niet geschikt voor Oostenrijkse nummerplaten<br> <br>Om de kentekenplaat te monteren, verwijdert u de plastic staven in het bovenste gedeelte<br>Plaats de kentekenplaat van onder naar boven en klik onderaan vast<br> <br>Productkenmerken Camera:<br> <br>Constructie: kunststof<br>Kleur: mat zwart<br>Extra’s: Kentekenplaathouder / Oriëntatielijnen via jumper / Nachtzichtfunctie<br>Type sensor: 1/3” AHD<br>Beeldsysteem: NTSC kleur<br>Effectieve pixels: 1080 x 720<br>Lens: mm / F<br>Minimale verlichting: 0 lux met actieve nachtzichtfunctie<br>Resolutie: TV lijnen<br>Lenshoek: diagonaal<br>Kijkhoek: horizontaal 115° / verticaal 80° + 5°<br>Beschermd tegen stof en water: IP67<br>Aansluiting: 4-pins acv systeemstekker (m) Ø5,2mm<br>Bedrijfsspanning: +12V gelijkspanning<br>Voedingsspanning: +12V gelijkspanning<br>Stroomverbruik: 120mA met actieve nachtzichtfunctie<br>Bedrijfstemperatuurbereik: -20°C – 70°C<br>Opslagtemperatuur: -40°C – 85°C<br>Afmetingen: L / H / D – 525mm / 125mm / 38mm<br> <br>Aansluitkabel naar de camera 1m +/-:<br>4 pins acv systeemconnector(m) Ø5,2mm<br>1 jumper<br> <br>Verlenging 6,5m +/-:<br>4 pin acv systeem stekker(f) Ø10mm / 4 pin acv systeem stekker(m) Ø5.2mm<br>Voedingskabel rood 3m +/- bedraad: aansluiting camera / aansluiting achteruitrijlicht op monitor<br>Massakabel/GND zwart 3m +/- bedraad: aansluiting massa lichaam/GND naar camera / aansluiting massa lichaam/GND direct naar monitor<br> <br>Aansluitkabel 20cm +/-:<br>4 pins acv systeem connector(f) Ø10mm<br>rood: voedingsspanning<br>zwart: massa/GND<br>Cinch(m) geel: Video<br> <br>Installatieaccessoires:<br> <br>Aansluiting camera op interfaces:<br>NO-contact relais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE<br>Aansluiting camera op achteruitrijlicht:<br>Achteruitrijcamera Spanningsstabilisator achteruitrijsignaal > Artikel: 771000-6100<br> <br>Optionele accessoires:<br> <br>Camerakabel verlenging voor acv camera 5m > Artikel: 771000-6305<br>Camerakabel verlenging voor acv camera 10m > Artikel: 771000-6310<br>Camerakabel verlenging voor acv camera 15m > Artikel: 771000-6315<br><strong><br>Geschikt voor:</strong><br>Universeel Diverse modellen Diverse jaren
